看见今天的标题
会不会产生一个疑问：
啥？变压器里居然有油
一直以为变压器是个实心的铁憨憨
肚子里还有我们不知道的乾坤？
那么问题来了
变压器里放油
放的是猪油还是菜籽油？
放油，还放不放其他佐料？
放油，不怕起火燃烧么？
为什么要放油，不放水呢？
一连串的问题袭来
今天，必须好好唠唠这个话题
01
变压器里大乾坤 全凭“油”来保安全
变压器不是实心的
里面藏的基本器件就是绕组与铁芯

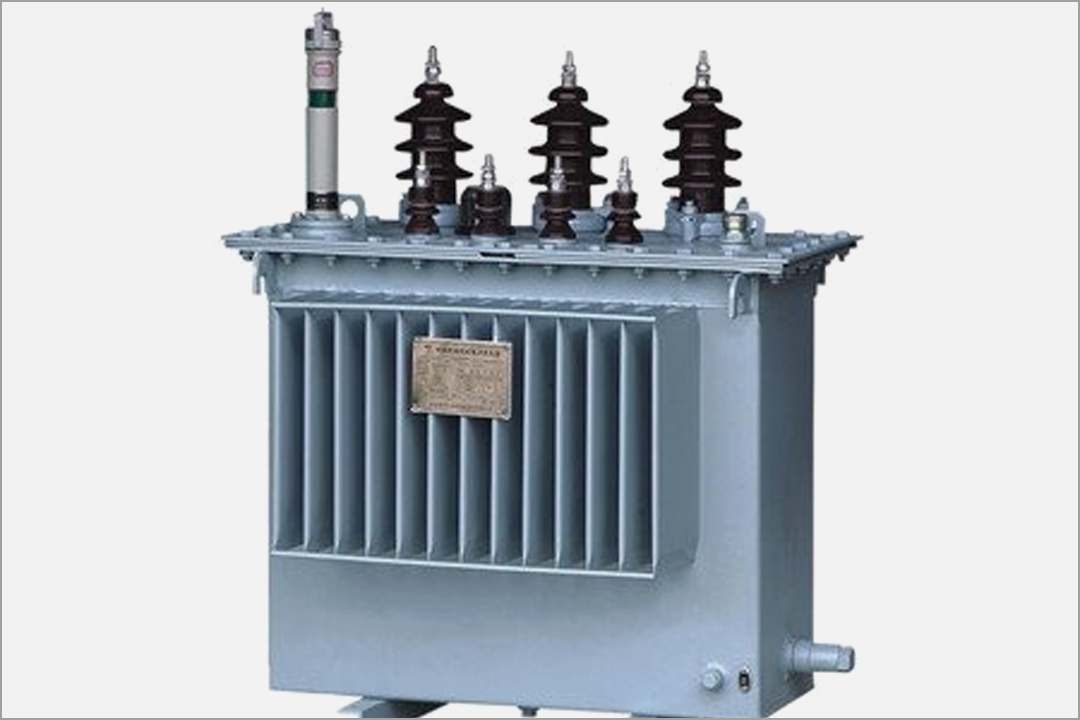

我们常见的低压配电变压器

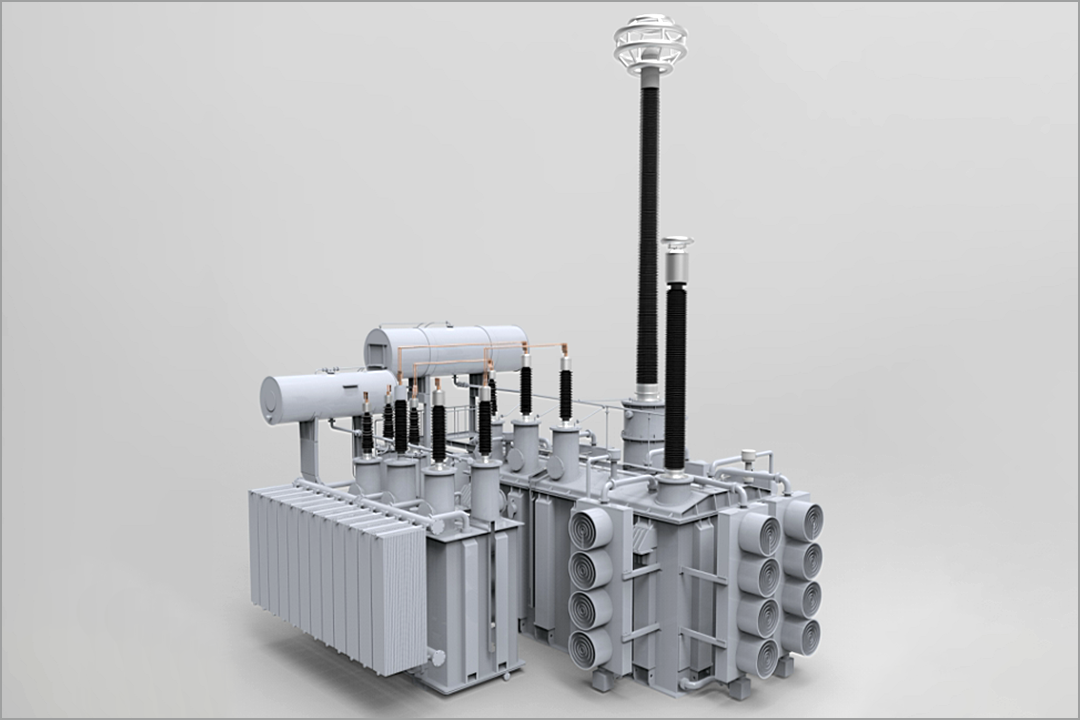

这个就厉害了，1000千伏特高压交流变压器
变压器本身是不发电的
它的作用是通过电磁感应原理
将某一数值的电压转变为另一数值的电压
也就是起到升压或降压的作用
因故称为“变压”器
当然它还可以变换电流和阻抗
但不是咱今天嗑的重点
比如
咱村口的低压变压器
就是将10千伏的电降成380/220伏的电
然后通过进户线接入寻常百姓家
试想，不降压的话，咱们遭不住啊

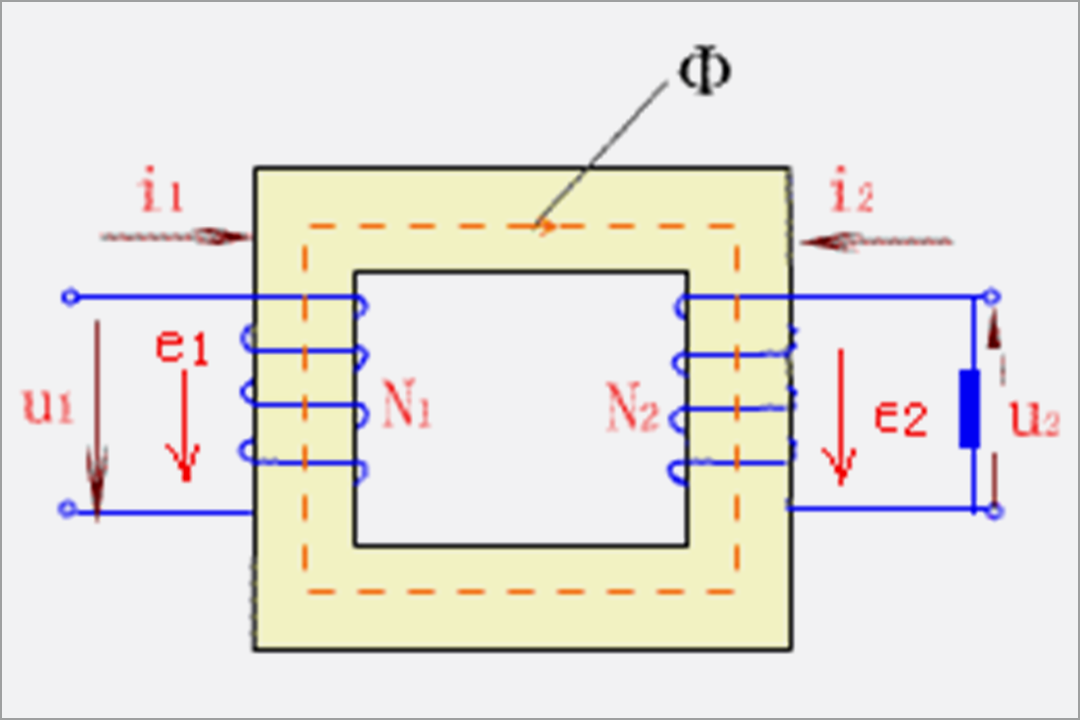

在变压器肚子里
高压绕组和低压绕组之间是不相连的
电能通过铁芯来实现电-磁-电的传递
问题之一
高压绕组、低压绕组、铁芯之间电压不同
绕组的匝间、层间电压也不相同
用什么介质来绝缘
分离各部位之间的电场？
问题之二
在能量传递的过程中
一部分电能会转化成热能
怎么让它及时散发？
所以——
变压器油，就闪亮登场了
毋庸置疑
它的主要作用就是绝缘和散热
（当然还有净化和抗氧化等）
来个形象的比喻
变压器油就像人体的血液一样
将身体各个器官（绕组、铁芯）有效隔离
防止发生电击和电弧放电等故障
并将产生的热量带到肺部（散热片）
从而维持变压器的正常运行温度
同时，它也能像血液一样
通过不同的指标来诊断变压器的健康状态
那么，为什么不用水呢？
水也能很好地散热呀
的确，单从散热来讲
水是最理想的物质
但是——
【延伸阅读】
首先，水是导电的，不符合绝缘要求；另外，水会导致金属部件生锈；而且水的沸点低容易气化，引发爆炸；水的结冰点高，大型变压器都安装在户外，冬天一旦停电，冷却水会冻结，并把容器撑坏。由于水存在以上致命缺陷，所以它良好的散热“才华”就被取代了。
接下来，再看看变压器油用的是什么油？
02
众里寻她千百度 蓦然回首竟是它
变压器油是天然石油中
经过蒸馏、精炼而获得的一种矿物油
在我国，变压器油有石蜡基油、环烷基油
变压器油的绝缘性好
变压器油绝缘强度高
有着比空气高得多的绝缘强度
除此以外，还可免受潮气的侵蚀
就像薯片包装里充满的氮气一样
确保里面的薯片不会变质
变压器油的冷却性好
由于变压器油比热非常大
流动的变压器油可以
将变压器产生的热量带走
带着热量的变压器油流经一片片散热器
就像夏天的空调外机一样
将热量向外部散发
但是高温下
不会自燃或者爆炸吗？
尤其在武汉这种火炉城市
其实，变压器油虽然也是油
但具有一定阻燃性
变压器油的闪点一般都大于135℃
不过，在炎热的夏天
由于温差小，空气散热慢
变压器的温度也会蹭蹭往上涨
如果放任不管，确实会有风险
因此，在温度最高的夏季用电高峰期
电网人会不惧高温
守护在重要的节点变压器旁
24小时监护变压器运行状况

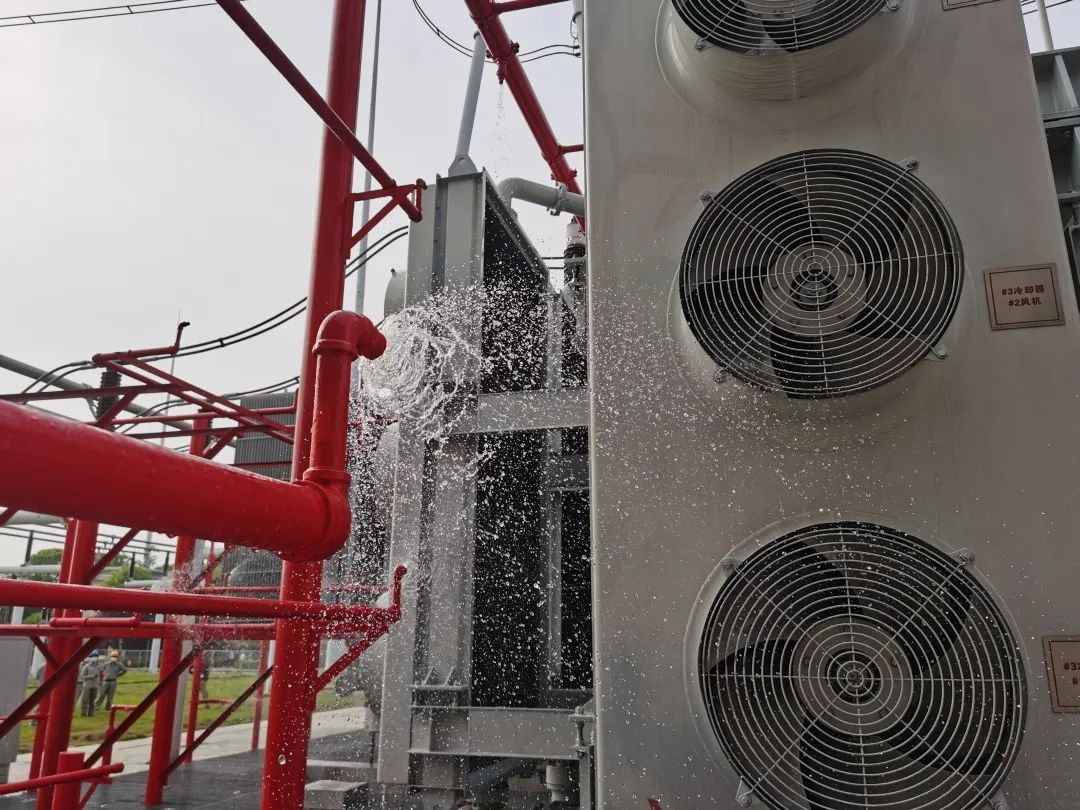

并采取冷水喷淋、外置风扇降温等方式
让燥热的变压器“冷”下来
用消防枪降温

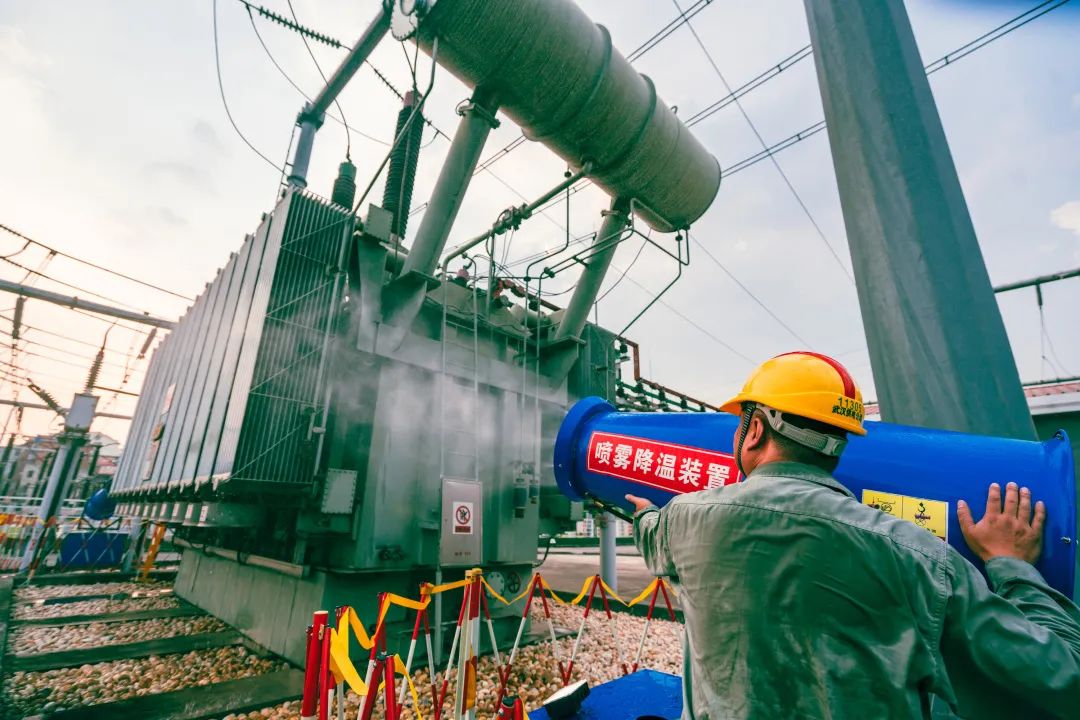

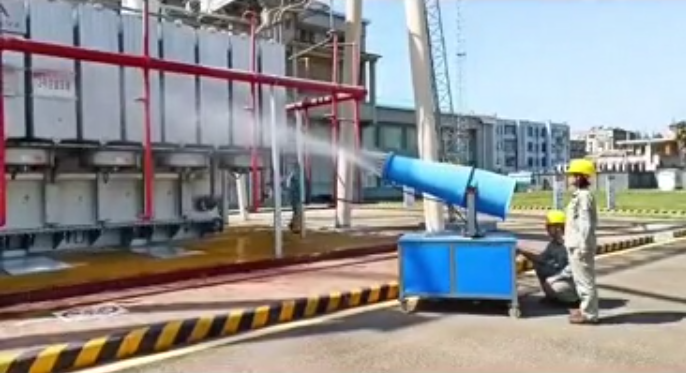

用喷雾“大炮”降温
吃货要问了
为什么不能是植物油呢？
还别说，这一点国网湖北电科院早想到了
“植物绝缘油变压器应用关键技术”
科研攻关项目
获得全国能源化学地质系统
优秀职工技术创新成果二等奖
为了双碳目标的实现
国网湖北电科院研发了
低碳环保且安全可靠的植物绝缘油
来替代矿物油
就说这脑洞大不大？牛不牛？
植物绝缘油主要来源于大豆、菜籽
山茶籽和橄榄等油料种子
其主要成分是甘油三酸酯
通过合理精炼及添加降凝剂和抗氧化剂后
各项理化、电气性能指标
都能达到电力用油的要求
03
囊中缺“油”非羞涩 及时补油防危害
当变压器缺油时
其“绝缘作用”和“散热作用”就会逐步失效
对变压器造成严重的运行危害！！！
有什么保证它不会缺油的方法吗？
其实在变压器中
专门设计了一个叫做“油枕”的结构
就是用来解决这个问题的

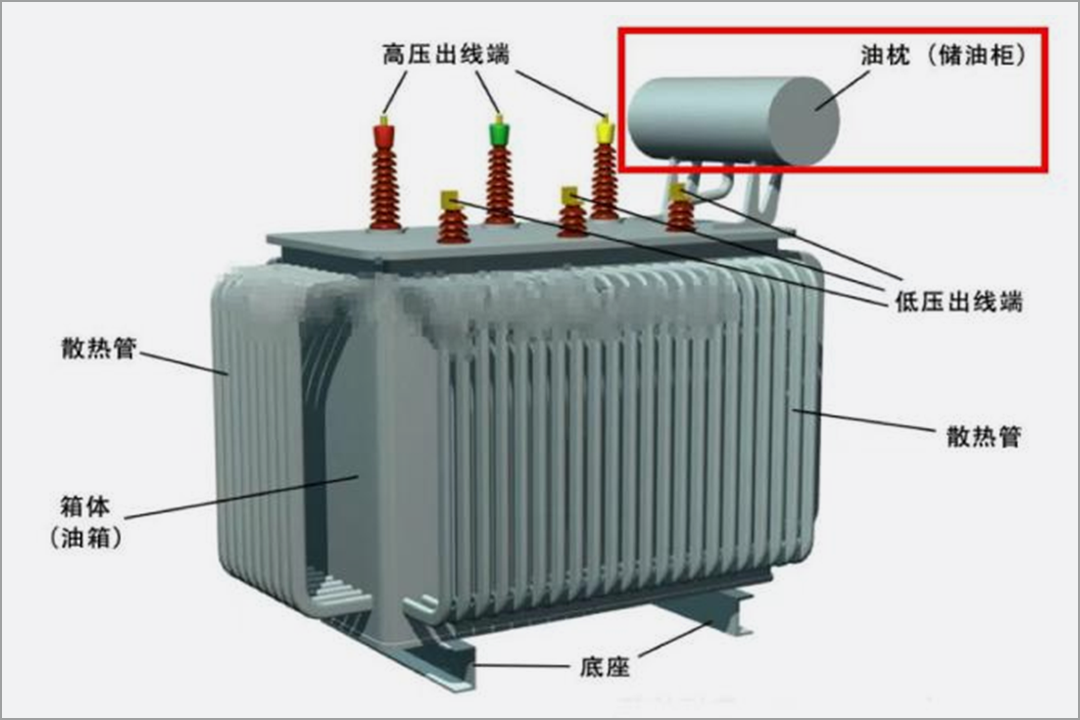

变压器油枕
油枕就是长得像“电热水器”的家伙
油枕发挥储油和补油的作用
确保变压器内始终处于“满油”状态
【延伸阅读】
变压器不只有油浸式的，也不一定非要用油浸式的。油浸式变压器主要用于常规户外、高压、特高压等领域。对于一些需要“防火防爆”的场所，则采用没有油的干式变压器或气体绝缘变压器，普遍用于高层建筑、机场、码头中。

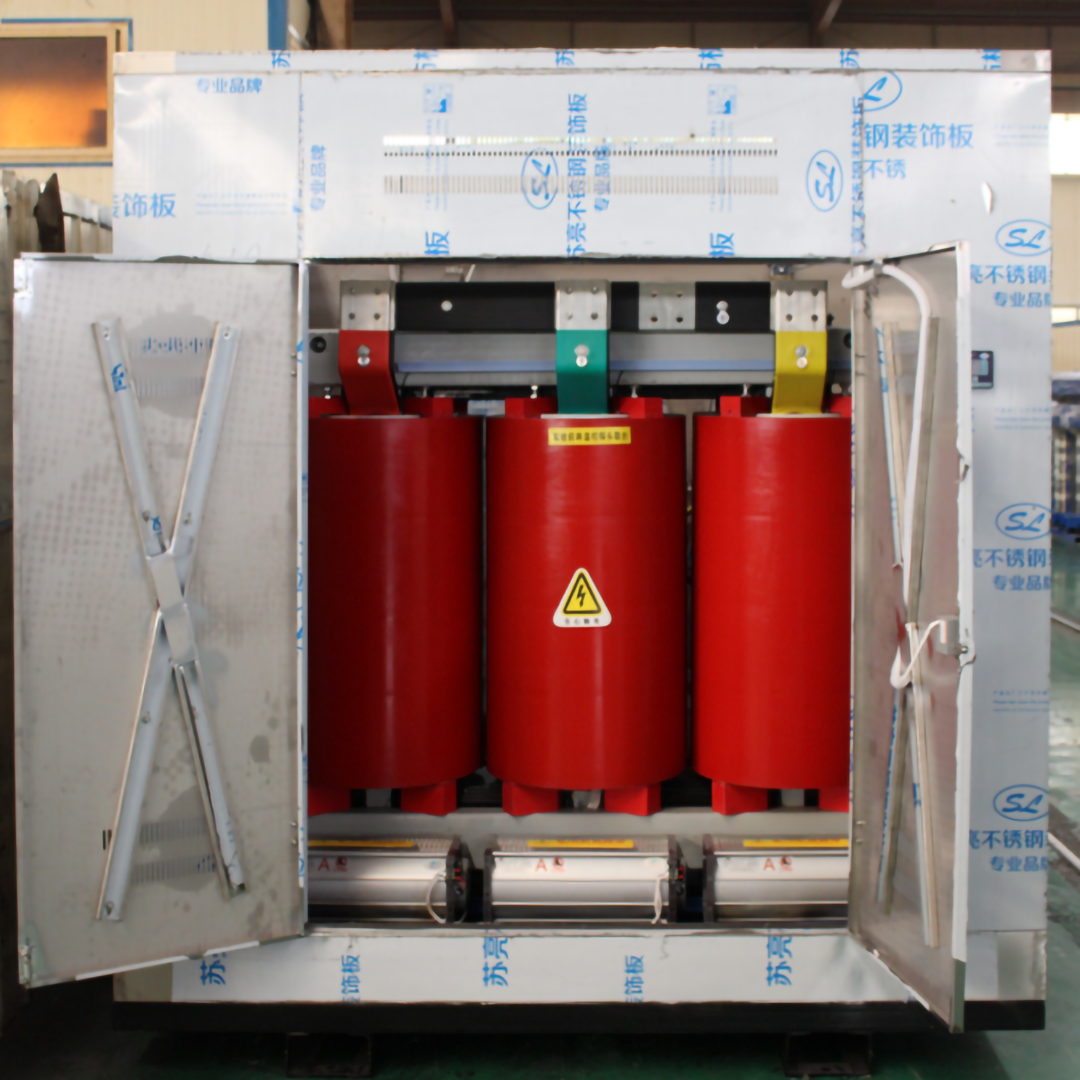

干式变压器
04
设备健康靠“上医” 抽“油”体检知毛病
变压器作为电网运行的重要设备
如何知道它健康与否
可以通过抽“油”化验
跟人查个血常规一样

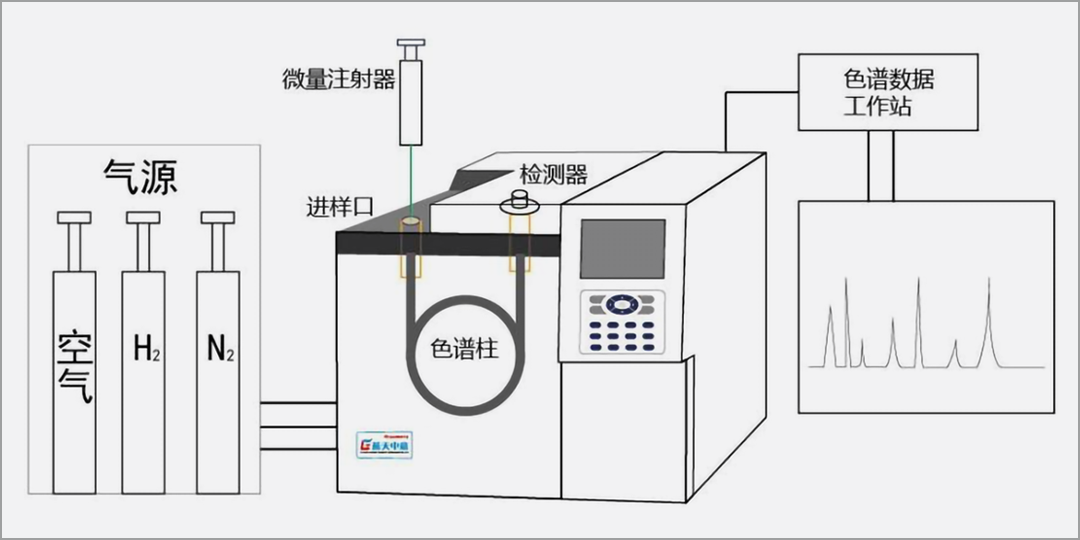

最常见的是色谱检测分析
这是目前最为有效的
检测变压器中潜伏性故障的方法
通俗地说
看颜色而知故障
跟古人的望气相似
“印堂发黑……”
（貌似又跑偏了，其实不然）
《黄帝内经》说：上医治未病，中医治欲病
国网湖北电科院秉持的理念就是——
“上医”治未病 防范于未然
国网湖北电科院设备技术中心
绝缘油检测实验室
长期承担湖北电网绝缘油
状态检测、结果复核
状态评估和科研攻关等任务
是湖北电网绝缘油检测项目最全
检测结果最权威的实验室之一
那也是相当炸裂的存在
电网医生在武汉1000千伏变电站建设现场开展“油”检测
该实验室牵头及参与编制了
10余项国家及行业技术标准
提出的“利用液相色谱法开展油中呋喃系列化合物的检测方法”
获得国网公司科技进步二等奖、中国电力科学技术三等奖
为解决换流变压器极性选择器产气问题
开展的“换流变压器转换选择器产气机理研究”项目
获得湖北省人民政府科技进步三等奖
下一步
国网湖北电科院
将坚持技术攻关与创新
进一步加强植物绝缘油的推广与应用
助推我国植物绝缘油在变压器行业全产业链发展
从“变压器为什么要放油”穿越回来
人间烟火气，最抚凡人心
当三五好友围着烤炉
一边烤串 一边闲聊说笑时
电力人在默默守候
让“你用电，我用心”的服务满格
电力设备也在默默守候
将人间烟火、经济发展的氛围拉满
（来源：国网湖北电力）
